Vrtačka se 3 osami s hlubokými otvory
Vrtačka s hlubokými otvory v osách 3 Zařízení pro vrtání hlubokých děr osou využívá technologii zpracování vrtání zbraně (vnější odstraňování třísek). Používá se pro obrábění obrobku s rozložením souřadnicových otvorů a může zpracovávat rovné otvory, šikmé otvory, otvory, slepé otvory a stupňovité ...
Popis

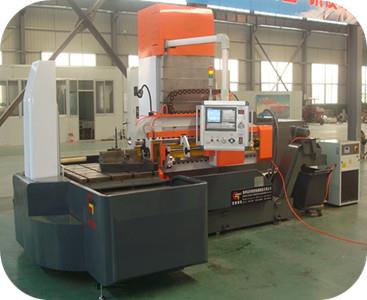

3 vrtací stroje s hloubkovými otvory
3 vrtačka s osou hlubokých děr přijímá technologii zpracování vrtáků (vnější odstraňování třísek). Používá se pro obrábění obrobku s rozložením souřadnicových otvorů a může zpracovávat rovné otvory, šikmé otvory, otvory, slepé otvory a stupňovité otvory.
Stručný popis stroje:
Stroj má 6 os serva.
Osa X: slouží k pohonu vodorovného pohybu obrobku; lineární vodicí kolejnice; servomotor s kulovým šroubem přes servopohon; CNC řízení; přijme teleskopický vodicí štít z nerezové oceli, který chrání vodicí cestu.
Osa Y: Používala se k pohonu řezacího nástroje při zvyšování pohybu; Lineární vedení s válcovou dráhou; Servomotor s pojistným kuličkovým šroubem přes servopohon; CNC řízení; Balancer protiváha ..
Z osu: Používala se k pohonu posuvu nástroje; lineární vedení; servomotor kulový šroub; CNC řízení.
Osa W: slouží k ovládání vzdálenosti mezi sloupem a pracovním stolem; dvojitý obdélníkový vodítko, přesné broušení povrchu kolejnice, kalení; Servomotor pohání kuličkovým šroubem přes servopohon; je přijata teleskopická vodicí příruba ochranného krytu nerezové oceli; CNC řízení.
Osa: slouží k ovládání úhlu natáčení nástroje; posuvná vodicí lišta; servomotor pohání kuličkovým šroubem přes servopohon, regulaci uzavřené smyčky.
Osa B: slouží k ovládání odstupu obrobku; přijmout strukturu otočného stolu NC, pracovní stůl může být libovolně rozdělen; CNC řízení.
Stroj převážně parametry:
Specifikace | Parametry | |||||
Pracovní kapacita | Rozsah průměrů vrtání | Φ3 ~ Φ35mm | ||||
Max.dll hloubka | 1000 mm | 1500mm | 2000 | 2500 | ||
Kužel vřetena | BT40 | |||||
Výkon stroje | Z osy Z | Rozsah rychlosti napájení | 1 až 3000 mm / min | |||
Rychlá posuvná rychlost | 8 m / min | |||||
Motorový točivý moment motoru | 12Nm | |||||
Osa W | Rychlá posuvná rychlost | 3000 mm / min | ||||
Cestovat | 600mm | 800 mm | 1000 mm | 1200 mm | ||
Moment motoru | 30Nm | |||||
Přesnost polohy / opakovatelnosti | ± 0,02 mm / ± 0,015 mm | |||||
Osa X | Rychlá posuvná rychlost | 5 m / min | ||||
Cestovat | 1000mm | 1500 mm | 2000 mm | 2500 mm | ||
Moment motoru | 30Nm | 40 Nm | ||||
Přesnost polohy / opakovatelnosti | ± 0,02 mm / ± 0,015 mm | |||||
Osa Y | Rychlá posuvná rychlost | 4 m / min | ||||
Cestovat | 1000mm | |||||
Moment motoru | 22Nm | |||||
Přesnost polohy / opakovatelnosti | ± 0,02 mm / ± 0,015 mm | |||||
A osy | Úhel záběru | Proti směru hodinových ručiček 16 stupňů, ve směru hodinových ručiček 26 stupňů | ||||
Moment motoru | 22Nm | |||||
B osy | Pracovní rozměr tabulky | 1 m × 1 m | 1,6m x 1,2m | 2m × 1,8m | 2,4m × 2m | |
Pracovní hmotnost tabulky | 5T | 8T | 15T | 20T | ||
Nastavte minimální indexovací jednotku | 0,001 ° C | 0,001 ° C | 0,001 ° C | 0,001 ° C | ||
Moment motoru | 30Nm | 40Nm | 40Nm | 40Nm | ||
Vrtačka | Max. Otáčky | 6000 r / min | ||||
Výkon motoru | 11KW | |||||
ostatní | Poměr max. Délka díry | 100: 1 | ||||
Celkový výkon stroje (zhruba) | 67KW | 72 KW | 77 KW | 82 KW | ||
Podlahová plocha (délka * šířka) | 6,6m × 4,1m | 8m × 5,5m | 8,9m × 6,5m | 9,5m × 7,5m | ||
Celková hmotnost stroje (zhruba) | 22T | 27T | 37T | 50T | ||
Chladící systém | Maximální tlak | 10MPa | ||||
Max.flow | 100L / min | |||||
Přesnost filtrování | 20μm | |||||
Konfigurace stroje:
Standardní konfigurace | Volitelná konfigurace |
CNC rotační pracovní stůl | Nástroj řezačky |
Lineární vodicí lišta osy XYZ | Pomocný nástroj |
Kluzná vodicí lišta osy W. | Řezání oleje |
Kluzná vodicí lišta osy | Automatický odlučovač oleje |
Podpora vrtací tyče | Ostatní části stroje |
BT40 vřeteno | |
Servo hlavní motor | |
Zařízení pro odstraňování třísek závěsu | |
Chladič oleje | |
Papírový filtr | |
Elektrická skříňová klimatizace | |
Stroj plně uzavřený bezpečnostní kryt | |
Měřící hlava obrobku | |
Automatický mazací systém | |
Hydraulická stanice | |
Pracovní lampa | |
Žehlička stroje | |
Strojová instrukce * 1 kopie |
Pravidla a podmínky:
● Expedice: 110 pracovních dnů.
● Balení: Exportujte moře-hodné balení, nahý zabalený, upevněte železným drátem a kryt plast.
● Nákladní a pojišťovací služby: podle kupujícího.
● Školení a provize: Kupující nabízí kulaté lístky, místní jídlo, hotel. Inženýr plat 100 USD / den, jedna osoba potřebná asi 15 dní.
● Platba: 40% záloha v předstihu, 60% zůstatek po úspěšných trasách v prodejní továrně před odesláním.
● Nářadí: Nářadí a příslušenství jsou objednávány samostatně podle velikosti kupujícího.
● Záruka: 12 měsíců od data instalace nebo 13 měsíců od data odeslání.
● Přijetí stroje: Prodávající bude vyzkoušet 2ks pracovních míst, kupující by měl své týmy předložit k předběžné zkoušce.
